คุณกำลังสมมติว่าอุปกรณ์ป้องกันไฟกระชากไฟ AC หนึ่งเครื่องครอบคลุมทั้งอาคารของคุณหรือไม่?

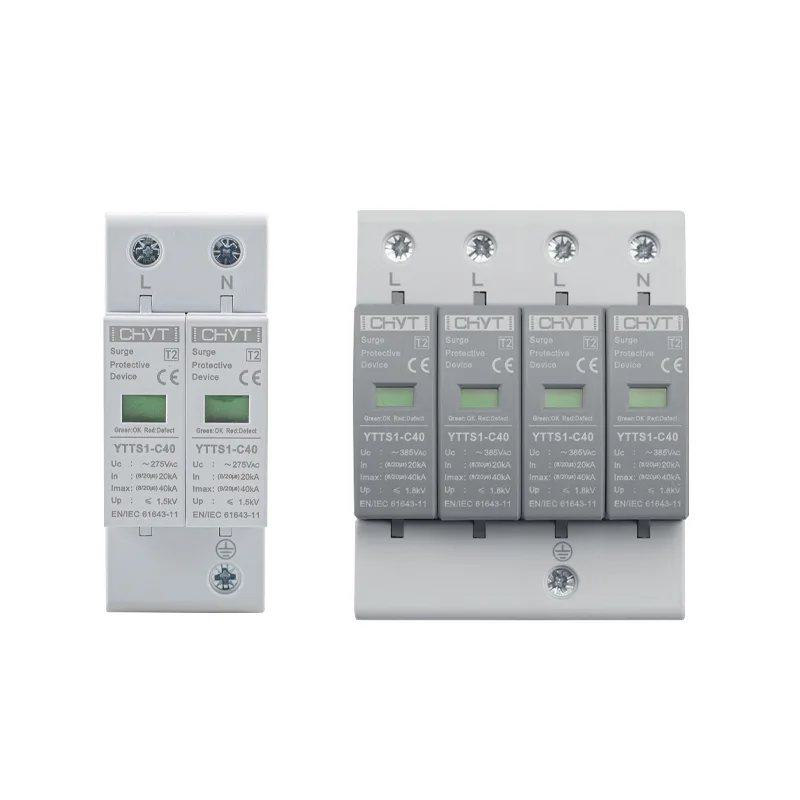

ซีวายทีอุปกรณ์ป้องกันไฟกระชากไฟ ACแอปพลิเคชันแสดงให้เห็นว่าเหตุใดจุดป้องกันจุดเดียวจึงไม่เพียงพอสำหรับอาคารหลายระดับ

ไฟกระชากไม่ได้เข้าไปในอาคารอย่างสุภาพผ่านประตูที่กำหนดไว้ล่วงหน้าเพียงประตูเดียว ฟ้าผ่า การสลับระบบไฟฟ้า การสตาร์ทและหยุดมอเตอร์ หรือข้อผิดพลาดในเครือข่ายไฟฟ้าในพื้นที่ อาจทำให้เกิดแรงดันไฟฟ้าเกินชั่วคราวที่จุดต่างๆ ในการติดตั้งระบบไฟฟ้า เมื่อไฟกระชากเข้าไปในอาคาร การเดินสายไฟอาจกลายเป็นส่วนหนึ่งของปัญหา โดยส่งกระแสไฟไปยังอุปกรณ์ที่มีความละเอียดอ่อน

นั่นทำให้เกิดคำถามเชิงปฏิบัติสำหรับการวางแผนระบบไฟฟ้า: อุปกรณ์ป้องกันไฟกระชาก AC หนึ่งเครื่องสามารถป้องกันทั้งอาคารได้จริงหรือ

ในการติดตั้งขนาดเล็กที่มีสายเคเบิลสั้นและอุปกรณ์จำกัด อุปกรณ์ที่อยู่ในตำแหน่งที่เหมาะสมอาจให้การป้องกันที่เป็นประโยชน์ได้ อย่างไรก็ตาม ในอาคารขนาดใหญ่ การใช้จุดป้องกันเพียงจุดเดียวอาจทำให้วงจรดาวน์สตรีมถูกเปิดเผยได้

เหตุใดการป้องกันเพียงจุดเดียวจึงไม่เพียงพอ

การป้องกันไฟกระชากทำงานโดยการโอนแรงดันไฟฟ้าชั่วคราวที่มากเกินไปออกจากอุปกรณ์และไปยังระบบสายดิน ยิ่งอุปกรณ์ป้องกันอยู่ใกล้กับอุปกรณ์ที่ได้รับการป้องกันมากเท่าใด การควบคุมแรงดันไฟฟ้าที่ไปถึงอุปกรณ์นั้นก็จะยิ่งง่ายขึ้นเท่านั้น

สิ่งนี้จะซับซ้อนยิ่งขึ้นเมื่ออาคารมีขนาดใหญ่ขึ้น

พิจารณาอาคารพาณิชย์สามชั้น แผงกระจายสินค้าหลักอาจอยู่ที่ชั้นล่าง ในขณะที่คอมพิวเตอร์ ตัวควบคุม HVAC ระบบไฟส่องสว่าง อุปกรณ์สื่อสาร และโหลดอิเล็กทรอนิกส์อื่นๆ กระจายอยู่ในหลายชั้น อุปกรณ์ป้องกันไฟกระชากที่ติดตั้งเฉพาะที่แผงขาเข้าหลักไม่สามารถกำจัดทุกเหตุการณ์ชั่วคราวในเครือข่ายไฟฟ้าทั้งหมดได้โดยอัตโนมัติ

ความยาวสายเคเบิลมีความสำคัญเนื่องจากแรงดันไฟฟ้ายังคงสามารถพัฒนาไปตามตัวนำในระหว่างที่เกิดภาวะชั่วคราวที่รวดเร็ว อุปกรณ์ที่ทำงานได้ดีที่ทางเข้าบริการอาจต้องการการสนับสนุนจากจุดป้องกันเพิ่มเติมที่อยู่ไกลออกไปทางปลายน้ำ

นี่เป็นเหตุผลหนึ่งว่าทำไมการป้องกันไฟกระชากจึงเป็นที่เข้าใจกันดีว่าเป็นระบบมากกว่าส่วนประกอบเดี่ยว

ในกรณีที่แรงดันไฟฟ้าเกินชั่วคราวสามารถเดินทางได้

คลื่นแต่ละอันมีต้นกำเนิดหรือเส้นทางไม่เหมือนกัน เหตุการณ์ฟ้าผ่าโดยตรงมีความเป็นไปได้เพียงอย่างเดียวเท่านั้น สวิตช์ไฟฟ้าทุกวันสามารถสร้างสภาวะชั่วคราวได้

แหล่งที่มาทั่วไป ได้แก่ :

ภาวะชั่วคราวสามารถเคลื่อนที่จากระบบจำหน่ายหลักไปยังวงจรย่อยได้ หากอุปกรณ์ที่มีความละเอียดอ่อนอยู่ห่างจากจุดป้องกันหลัก การป้องกันเพิ่มเติมอาจมีความเหมาะสม

มุมมองแบบง่ายต่อไปนี้ช่วยอธิบายความแตกต่าง:

การจัดเตรียมที่แน่นอนขึ้นอยู่กับการออกแบบทางไฟฟ้า ระบบสายดิน ความไวของอุปกรณ์ และข้อกำหนดในการติดตั้งที่เกี่ยวข้อง

ระยะห่างระหว่างแผงมีความสำคัญ

รายละเอียดที่ง่ายที่สุดประการหนึ่งที่มองข้ามคือระยะห่างทางกายภาพระหว่างอุปกรณ์ป้องกันกับสิ่งของต่างๆ

ลองนึกภาพอาคารขนาดใหญ่ที่มีแผงไฟฟ้าหลักอยู่ในส่วนหนึ่งและมีตู้ควบคุมอัตโนมัติในอีกส่วนหนึ่ง แม้ว่าทั้งสองจะเชื่อมต่อกับระบบไฟฟ้าเดียวกัน แต่ก็จะไม่เหมือนกันทางไฟฟ้าในช่วงภาวะชั่วครู่ที่เร็วมาก

ตัวนำที่ยาวกว่าจะแนะนำอิมพีแดนซ์ ในระหว่างเหตุการณ์ไฟกระชาก สิ่งนี้สามารถส่งผลต่อความแตกต่างของแรงดันไฟฟ้าระหว่างจุดที่ติดตั้งการป้องกันและจุดที่เชื่อมต่ออุปกรณ์

นี่ไม่ได้หมายความว่าทุกร้านจะต้องมีอุปกรณ์ป้องกันของตัวเอง กลยุทธ์การป้องกันควรเป็นไปตามโครงสร้างของระบบจำหน่ายไฟฟ้าแทน

สำหรับทีมจัดซื้อและวิศวกร นี่คือความแตกต่างที่สำคัญ คำถามไม่ควรเป็นเพียง “ต้องมีอุปกรณ์ป้องกันไฟกระชากจำนวนเท่าใด” คำถามที่ดีกว่าคือ “จุดที่พลังงานชั่วคราวสามารถเข้าไป เดินทาง และเข้าถึงโหลดที่มีความละเอียดอ่อนได้อยู่ที่ไหน”

การประสานงานมีความสำคัญมากกว่าการเพิ่มอุปกรณ์เพียงอย่างเดียว

การติดตั้งอุปกรณ์ป้องกันไฟกระชากหลายตัวไม่ได้สร้างระบบที่ดีขึ้นโดยอัตโนมัติ

อุปกรณ์ที่ติดตั้งในระดับการกระจายที่แตกต่างกันจำเป็นต้องทำงานร่วมกัน คุณลักษณะ ความสามารถในการคายประจุ ระดับการป้องกันแรงดันไฟฟ้า และการจัดติดตั้ง ควรพิจารณาเป็นส่วนหนึ่งของระบบไฟฟ้าที่สมบูรณ์

การประสานงานที่ไม่ดีสามารถลดประสิทธิภาพของการจัดการโดยรวมได้ ในทางกลับกัน ขั้นตอนการป้องกันในตำแหน่งที่เหมาะสมสามารถแบ่งงานระหว่างจุดจ่ายไฟหลักและวงจรดาวน์สตรีมได้

แนวทางทั่วไปคือการสร้างระดับการป้องกันที่แตกต่างกัน:

การคุ้มครองเบื้องต้น

การบริการไฟฟ้าที่เข้ามาถือเป็นประเด็นสำคัญอันดับแรกที่ต้องพิจารณา การป้องกันในที่นี้จะจัดการกับพลังงานชั่วคราวจำนวนมากที่เข้ามาจากเครือข่ายพลังงานภายนอก

การป้องกันการกระจายรอง

ในกรณีที่อาคารมีแผงกระจายสินค้าแยกจากกัน อาจพิจารณาการป้องกันเพิ่มเติม สิ่งนี้มีความเกี่ยวข้องโดยเฉพาะอย่างยิ่งเมื่อการเดินสายเคเบิลค่อนข้างยาวหรือเมื่อวงจรดาวน์สตรีมมีอุปกรณ์ไฟฟ้าที่มีความละเอียดอ่อน

การคุ้มครองอุปกรณ์ในท้องถิ่น

ระบบที่มีความไวสูงอาจต้องมีการป้องกันใกล้กับตัวอุปกรณ์มากขึ้น ตัวอย่างอาจรวมถึงระบบควบคุมอิเล็กทรอนิกส์ อุปกรณ์สื่อสาร อุปกรณ์ตรวจสอบ และอุปกรณ์อื่นๆ ที่อาจได้รับผลกระทบจากแรงดันไฟฟ้าเกินชั่วคราว

เป้าหมายไม่ใช่การป้องกันทุกที่ มีไว้เพื่อป้องกันไฟกระชากจากการค้นหาเส้นทางที่ไม่มีการป้องกันไปยังอุปกรณ์ที่สำคัญ

สิ่งที่ควรตรวจสอบก่อนเลือกอุปกรณ์ป้องกันไฟกระชากไฟ AC?

ตัวอาคารเองให้ข้อมูลเบาะแสมากมายที่จำเป็นสำหรับการวางแผนการป้องกัน

การตรวจสอบที่เป็นประโยชน์ควรรวมถึงการกำหนดค่าระบบไฟฟ้า แรงดันไฟฟ้าที่กำหนด การจัดเรียงสายดิน สภาพแวดล้อมเสิร์ชที่คาดหวัง โครงสร้างการกระจาย และประเภทของโหลดที่เชื่อมต่อ

นอกจากนี้ยังควรระบุด้วยว่าวงจรขยายออกไปข้างนอกหรือเชื่อมต่อกับอุปกรณ์ที่อยู่ในพื้นที่โล่ง การเชื่อมต่อดังกล่าวสามารถเปลี่ยนโปรไฟล์ความเสี่ยงได้อย่างมาก

คำถามสำคัญได้แก่:

โดยทั่วไปการตรวจสอบเหล่านี้มีประโยชน์มากกว่าการเลือกอุปกรณ์โดยพิจารณาจากแรงดันไฟฟ้าที่กำหนดหรือลักษณะทางกายภาพเท่านั้น

แล้วอาคารที่มีระบบพลังงานแสงอาทิตย์ล่ะ?

สถานการณ์จะน่าสนใจยิ่งขึ้นเมื่อมีการเชื่อมต่ออุปกรณ์ไฟฟ้าโซลาร์เซลล์เข้ากับอาคาร

การติดตั้งพลังงานแสงอาทิตย์สามารถแนะนำทางเดินไฟฟ้าเพิ่มเติมระหว่างอุปกรณ์กลางแจ้งและระบบจำหน่ายภายในอาคาร อาร์เรย์ PV, อินเวอร์เตอร์, สายไฟ DC และวงจรเอาท์พุต AC สามารถเป็นส่วนหนึ่งของการอภิปรายเรื่องการป้องกันโดยรวมได้

สิ่งนี้มีความสำคัญอย่างยิ่งสำหรับอาคารที่มีการติดตั้งพลังงานแสงอาทิตย์บนหลังคา เนื่องจากอุปกรณ์ PV นั้นอยู่ใกล้กับการสัมผัสกลางแจ้งมากขึ้น ในขณะที่พลังงานที่สร้างขึ้นในท้ายที่สุดจะเชื่อมต่อกับโครงสร้างพื้นฐานทางไฟฟ้าของอาคาร

การป้องกันไฟกระชากด้านไฟฟ้ากระแสสลับจึงต้องพิจารณาร่วมกับการจัดการการป้องกัน PV ที่กว้างขึ้น เบรกเกอร์วงจรไฟฟ้ากระแสตรง สวิตช์แยกไฟฟ้ากระแสตรง อุปกรณ์ป้องกันไฟกระชากกระแสตรง และส่วนประกอบป้องกันไฟฟ้าโซลาร์เซลล์อื่นๆ ระบุถึงส่วนต่างๆ ของระบบ และไม่ควรถือว่าใช้แทนกันได้

สำหรับอาคารที่ติดตั้งพลังงานแสงอาทิตย์ การตรวจสอบเฉพาะแผงควบคุมไฟฟ้ากระแสสลับหลักเท่านั้นจึงจะสามารถให้ภาพที่ไม่สมบูรณ์ได้

สมมติฐาน "อุปกรณ์เดียวสำหรับทุกสิ่ง"

ความน่าดึงดูดของอุปกรณ์เพียงเครื่องเดียวนั้นเป็นที่เข้าใจได้ ดูเรียบง่ายกว่า ใช้พื้นที่น้อยลง และอาจลดจำนวนส่วนประกอบที่ต้องประสานงาน

แต่ความเรียบง่ายทางไฟฟ้าบนกระดาษไม่ได้เท่ากับการป้องกันที่เพียงพอในภาคสนามเสมอไป

อาคารขนาดกะทัดรัดที่มีเส้นทางการจัดจำหน่ายที่สั้นและตรงไปตรงมาอาจมีข้อกำหนดที่แตกต่างกันอย่างมากจากโรงงาน อาคารสำนักงาน คลังสินค้า หรืออาคารหลายชั้นที่มีแผงกระจายสินค้าหลายชั้น

คำถามที่ถูกต้องไม่ใช่ว่าอุปกรณ์ตัวหนึ่งสามารถปกป้องอาคารภายใต้สภาวะที่เหมาะสมได้หรือไม่ คำถามที่มีประโยชน์มากกว่าคือการติดตั้งให้การป้องกันที่เพียงพอ ณ ตำแหน่งที่พลังงานชั่วคราวสามารถปรากฏขึ้นได้จริงหรือไม่

การเปลี่ยนแปลงมุมมองนี้สามารถป้องกันไม่ให้แผนการป้องกันที่สมเหตุสมผลนั้นต้องขึ้นอยู่กับจุดป้องกันจุดเดียวมากเกินไป

การติดตั้งยังคงมีความสำคัญ

แม้แต่ส่วนประกอบป้องกันไฟกระชากที่เลือกอย่างถูกต้องก็สามารถทำงานได้ไม่ดีหากการติดตั้งไม่ได้รับการจัดการอย่างเหมาะสม

ตัวนำเชื่อมต่อควรสั้นอย่างเหมาะสมและจัดเรียงตามข้อกำหนดการติดตั้งที่เกี่ยวข้อง การต่อสายดินและการเชื่อมต่อมีความสำคัญเท่าเทียมกัน เนื่องจากกระแสไฟกระชากต้องมีเส้นทางควบคุมห่างจากอุปกรณ์ที่ได้รับการป้องกัน

ยังต้องติดตั้งอุปกรณ์ในตำแหน่งที่เหมาะสมกับฟังก์ชันทางไฟฟ้าและประสานงานกับการป้องกันกระแสไฟเกินต้นทางหากจำเป็น

รายละเอียดเหล่านี้มองข้ามได้ง่ายในระหว่างการเลือกส่วนประกอบ เนื่องจากไม่ได้ปรากฏบนฉลากผลิตภัณฑ์ แต่สิ่งเหล่านี้สามารถส่งผลโดยตรงต่อประสิทธิภาพการป้องกันในโลกแห่งความเป็นจริงได้

ด้วยเหตุนี้ จึงควรตรวจสอบคุณลักษณะจำเพาะร่วมกับการออกแบบทางไฟฟ้า แทนที่จะมองว่าอุปกรณ์ป้องกันไฟกระชากเป็นอุปกรณ์เสริมที่แยกออกจากกัน

วิธีปฏิบัติจริงในการตรวจสอบการป้องกันอาคาร

สำหรับทีมจัดซื้อและผู้วางแผนระบบไฟฟ้า การทบทวนสามขั้นตอนง่ายๆ จะทำให้กระบวนการชัดเจนยิ่งขึ้น

ขั้นแรก จัดทำแผนผังการกระจายพลังงาน ระบุอุปทานขาเข้า แผงหลัก แผงย่อย และอุปกรณ์หลัก

ประการที่สอง ระบุจุดสัมผัส มองหาการเชื่อมต่อกลางแจ้ง สายไฟยาว การสัมผัสฟ้าผ่า และอุปกรณ์ที่ทนทานต่อแรงดันไฟฟ้าชั่วขณะอย่างจำกัด

ประการที่สาม ประเมินการประสานงานด้านการคุ้มครอง พิจารณาว่าการป้องกันที่ทางเข้าบริการเพียงพอหรือไม่ หรือจำเป็นต้องมีขั้นตอนเพิ่มเติมปลายน้ำหรือไม่

วิธีการนี้ยังช่วยให้เปรียบเทียบข้อกำหนดจำเพาะที่แตกต่างกันได้ง่ายขึ้น โดยไม่ต้องเน้นที่ราคาหรือพารามิเตอร์ทางไฟฟ้าเพียงตัวเดียว

การซื้อกลับบ้านครั้งสุดท้าย

อาคารไม่จำเป็นต้องมี "จุดเริ่มต้นไฟกระชาก" จุดเดียว แรงดันไฟฟ้าเกินชั่วคราวสามารถเคลื่อนที่ผ่านส่วนต่างๆ ของการติดตั้งระบบไฟฟ้า และประสิทธิภาพของการป้องกันขึ้นอยู่กับตำแหน่ง สายไฟ สายดิน ความไวของอุปกรณ์ และการประสานงาน

สำหรับระบบไฟฟ้าขนาดเล็กและเรียบง่าย อุปกรณ์ป้องกันที่ติดตั้งอย่างมีกลยุทธ์หนึ่งตัวอาจเพียงพอ การติดตั้งขนาดใหญ่หรือซับซ้อนกว่ามักต้องใช้แนวทางแบบเป็นชั้นซึ่งมีการป้องกันตามโครงสร้างและความเสี่ยงของเครือข่ายไฟฟ้า

เมื่อทบทวนกอุปกรณ์ป้องกันไฟกระชากไฟ ACคำถามที่สำคัญที่สุดจึงไม่ใช่เพียงว่าอุปกรณ์มีประสิทธิภาพเพียงใด แต่ยังรวมถึงสถานที่ติดตั้งและส่วนใดของระบบไฟฟ้าที่คาดว่าจะปกป้องด้วย สำหรับการติดตั้งเซลล์แสงอาทิตย์ การประเมินนี้ควรรวมความสัมพันธ์ระหว่างการป้องกันไฟฟ้ากระแสสลับและกระแสตรงด้วย

ด้วยกลุ่มผลิตภัณฑ์ที่ครอบคลุมส่วนประกอบการป้องกัน AC และ DC รวมถึงอุปกรณ์ป้องกันไฟกระชาก AC, เบรกเกอร์วงจร DC, อุปกรณ์ป้องกันไฟกระชาก DC, สวิตช์แยกกระแสไฟตรง, ฟิวส์ DC และกล่องรวมแสงอาทิตย์ Zhejiang Dabo Electric Co., Ltd. (CHYT) นำเสนอบริบทผลิตภัณฑ์ที่มีประโยชน์สำหรับการพิจารณาการป้องกันโดยเป็นส่วนหนึ่งของระบบไฟฟ้าโซลาร์เซลล์และระบบจำหน่ายไฟฟ้าที่สมบูรณ์
