วิธีการเดินสายไฟของเซอร์กิตเบรกเกอร์ DC 1P/2P/3P/4P ในระบบจ่ายไฟของ UPS

ในการกำหนดค่าระบบจ่ายไฟของ UPS เบรกเกอร์วงจรไฟฟ้ากระแสตรงทำหน้าที่สองฟังก์ชันคือการแยกและการป้องกันกระแสเกินสำหรับวงจรแบตเตอรี่ แหล่งจ่ายไฟของ UPS ประเภทต่างๆ จะสอดคล้องกับแรงดันไฟฟ้าและกระแสไฟที่กำหนดโดยแบตเตอรี่ ดังนั้นจึงต้องมีการปรับเบรกเกอร์วงจรไฟฟ้ากระแสตรงที่มีจำนวนขั้วต่างกัน บทความนี้จะอธิบายรายละเอียดวิธีการเดินสายต่างๆ ของเซอร์กิตเบรกเกอร์ DC 1P/2P/3P/4P ที่ใช้ในระบบ UPS

1. เซอร์กิตเบรกเกอร์มีพารามิเตอร์มาตรฐาน รวมถึงแรงดันไฟฟ้าและกระแสไฟฟ้าที่กำหนด (สำหรับประเภท 1P) เมื่อพารามิเตอร์เหล่านี้ไม่เป็นไปตามข้อกำหนดด้านแรงดันไฟฟ้าและกระแสไฟของแบตเตอรี่ แรงดันไฟฟ้าและกระแสไฟฟ้าในการทำงานจะเพิ่มขึ้นได้โดยการเพิ่มจำนวนขั้วเซอร์กิตเบรกเกอร์ และใช้การกำหนดค่าการเชื่อมต่อแบบอนุกรม-ขนาน โดยเฉพาะการเชื่อมต่อแบบอนุกรมจะเพิ่มแรงดันไฟฟ้าในขณะที่การเชื่อมต่อแบบขนานจะเพิ่มกระแสในที่นี้เราใช้แรงดันไฟฟ้าพิกัด 250V เป็นตัวอย่าง

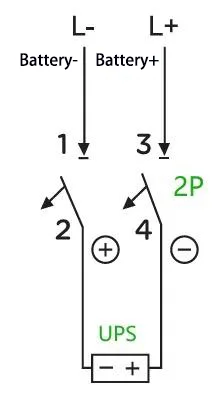

ตอบ:ตัวอย่างเช่น: สำหรับ UPS ที่มีความจุ 40 kVA และสายแบตเตอรี่พิกัด 32 เซลล์ (แรงดันไฟฟ้าประจุเท่ากัน: 14 V × 32 = 448 V และยังมีแบตเตอรี่ที่มีแรงดันประจุแบบลอยตัวเพียง 13.6 V ซึ่งใช้ที่นี่เพื่อจุดประสงค์ในการอธิบายเท่านั้น) กระแสไฟฟ้าที่ใช้งานสูงสุดจะคำนวณเป็น 40 kVA × 1.0 ۞ 90% ۞ 10 V ÷ 32 = 139 A (สมมติว่าตัวประกอบกำลัง 1.0 ประสิทธิภาพ 90% และแรงดันไฟฟ้าตัดที่ UPS ตั้งค่าไว้ที่ 10 V ต่อเซลล์) ในกรณีนี้ เซอร์กิตเบรกเกอร์ขนาด 2P 500 V 200 A ก็เพียงพอแล้ว วิธีการเดินสายไฟมีดังนี้:

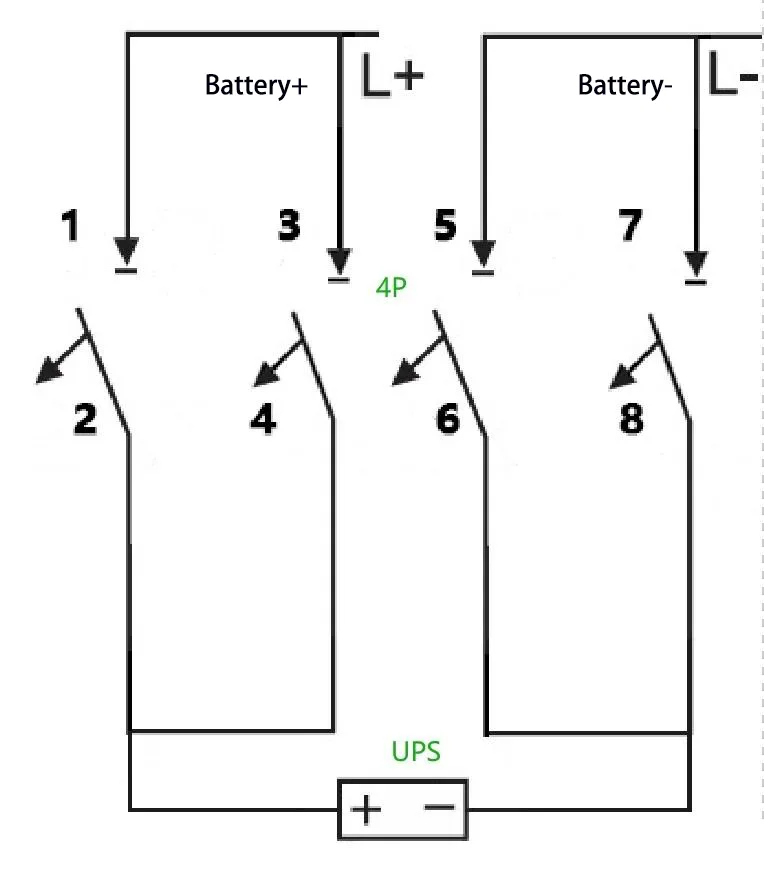

บี:จะเกิดอะไรขึ้นหากใช้เซอร์กิตเบรกเกอร์ขนาด 2P 500 V 100 A แทน? ข้อกำหนดนี้สามารถตอบสนองได้ด้วยเซอร์กิตเบรกเกอร์ 4P โดยเฉพาะ โดยการวางเซอร์กิตเบรกเกอร์ 2P สองชุดขนานกันเพื่อเพิ่มความสามารถในการรองรับกระแสไฟฟ้า วิธีการเดินสายไฟมีดังนี้:

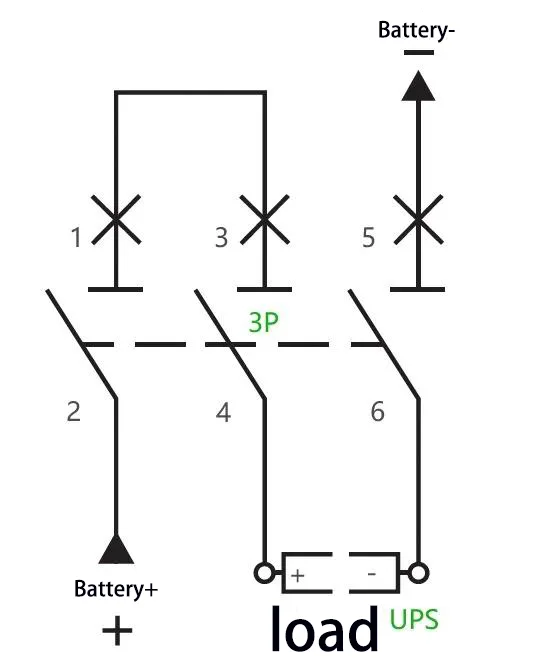

ค:ตัวอย่างเช่น: สำหรับ UPS ที่มีความจุ 40 kVA และสายแบตเตอรี่ที่กำหนดจำนวน 40 เซลล์ (แรงดันไฟฟ้าประจุเท่ากัน: 14 V × 40 = 560 V) กระแสไฟในการทำงานสูงสุดจะคำนวณเป็น 40 kVA × 1.0 ÷ 90% ÷ 10 V ÷ 40 = 111 A สามารถใช้เบรกเกอร์วงจร 3P 750 V 150 A ได้ โดยต่อขั้วสองขั้วไว้ ในซีรีส์ วิธีการเดินสายไฟมีดังนี้:

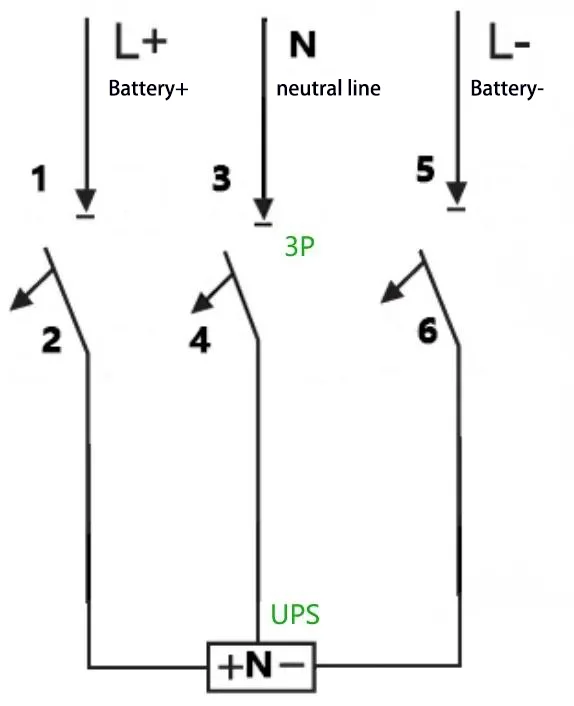

ง:ตัวอย่างเช่น: สำหรับ UPS ที่มีความจุ 40 kVA, ชุดแบตเตอรี่พิกัด 32 เซลล์ และการต่อสายไฟที่เป็นกลาง (การปรับแรงดันไฟชาร์จให้เท่ากัน: 14 V × 32 = 448 V เช่น ±224 V) กระแสไฟฟ้าที่ใช้งานสูงสุดจะคำนวณเป็น 40 kVA × 1.0 ۞ 90% ۞ 10 V 32 = 139 A. A 3P 500 V สามารถใช้เซอร์กิตเบรกเกอร์ขนาด 200 A ได้ และวิธีการเดินสายไฟมีดังนี้:

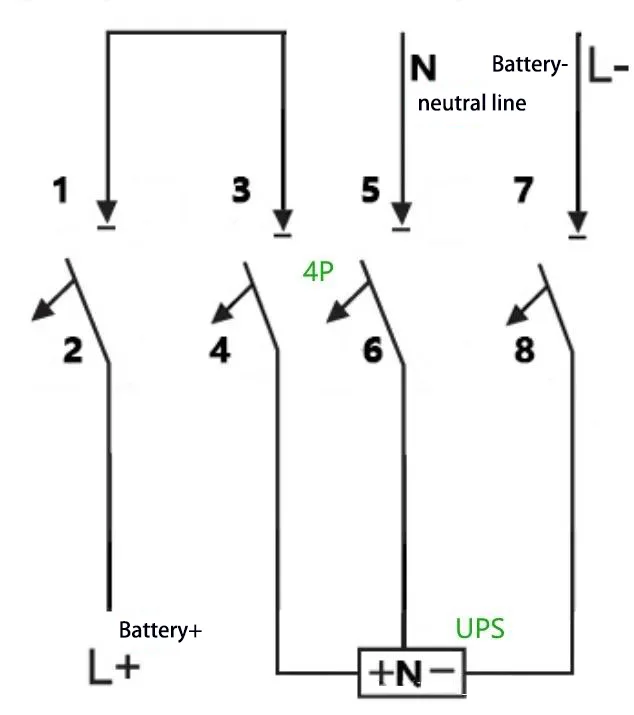

จ:ตัวอย่างเช่น: สำหรับ UPS ที่มีความจุ 40 kVA, สายแบตเตอรี่พิกัด 40 เซลล์ และการเชื่อมต่อสายไฟที่เป็นกลาง (การปรับแรงดันไฟชาร์จให้เท่ากัน: 14 V × 40 = 560 V เช่น ±280 V) กระแสไฟฟ้าที่ใช้งานสูงสุดจะคำนวณเป็น 40 kVA × 1.0 ۞ 90% ۞ 10 V 40 = 111 A. A 4P 750 V สามารถใช้เซอร์กิตเบรกเกอร์ขนาด 150 A ได้ โดยมีขั้วสองขั้วต่ออนุกรมกัน วิธีการเดินสายไฟมีดังนี้:
