คอนแทค DC กับคอนแทค AC: ความแตกต่างหลัก

วงจรหลักของกคอนแทคเตอร์กระแสตรงโดยทั่วไปจะเป็นแบบสองขั้ว เนื่องจาก DC มีเพียงขั้วบวกและขั้วลบเท่านั้น ในทางตรงกันข้ามคอนแทคเตอร์ไฟฟ้ากระแสสลับมีสามขั้วเพราะใช้ไฟสามเฟส

เกี่ยวกับคอนแทคเตอร์แรงดันไฟฟ้าเกินและมาตรการดับอาร์ก:

สำหรับวงจรไฟฟ้ากระแสสลับ เมื่อคอนแทคเตอร์เปิดอยู่ แรงดันไฟฟ้าเกินที่เกิดขึ้นในวงจรจะค่อนข้างต่ำ นอกจากนี้ ส่วนโค้ง AC ยังมีโมเมนต์พักการข้ามเป็นศูนย์ ซึ่งทำให้ส่วนโค้งดับลงและติดไฟใหม่อีกครั้งหลังจากการข้ามเป็นศูนย์ ดังนั้นการดับไฟอาร์คไฟฟ้ากระแสสลับจึงค่อนข้างง่าย

สำหรับวงจรไฟฟ้ากระแสตรง เมื่อคอนแทคเตอร์เปิดอยู่ แรงดันไฟฟ้าเกินที่เกิดขึ้นในวงจรจะสูง ทำให้ส่วนโค้งดับได้ยาก

ดังนั้นเมื่อเปรียบเทียบกับคอนแทคเตอร์ DC คอนแทคเตอร์ AC จึงมีมาตรการดับอาร์คที่ค่อนข้างง่ายกว่า

อัตราการดับส่วนโค้งของคอนแทคเตอร์ DC นั้นสูงและซับซ้อน ในขณะที่คอนแทคเตอร์ AC นั้นค่อนข้างง่าย

การประสานงานระหว่างคอนแทคเตอร์และอุปกรณ์ป้องกันวงจรต้นน้ำ:

เมื่อเกิดการลัดวงจรในสาย การป้องกันอุปกรณ์ป้องกันวงจรอัพสตรีม (ฟิวส์ เซอร์กิตเบรกเกอร์) ต้องใช้เวลาในการเปิดใช้งาน ในช่วงเวลานี้ คอนแทคเตอร์จะต้องทนต่อการเปลี่ยนแปลงอุณหภูมิแบบฉับพลันของกระแสไฟฟ้าลัดวงจร ปรากฏการณ์นี้เรียกว่าความสัมพันธ์ในการประสานงานเชิงป้องกันของคอนแทคเตอร์ ซึ่งแสดงเป็น SCPD

มาตรฐานแห่งชาติแบ่ง SCPD ออกเป็นสองประเภท: ประเภท 1 สร้างความเสียหายให้กับวงจรหลักของคอนแทคเตอร์หลังจากที่เบรกเกอร์ถูกตัดการเชื่อมต่อ ในขณะที่ประเภท 2 ไม่สร้างความเสียหาย

เห็นได้ชัดว่าความสัมพันธ์ในการประสานงานการป้องกัน SCPD สำหรับกระแสตรงและไฟฟ้ากระแสสลับวงจรแตกต่างกัน ดังนั้นโปรดศึกษาเอกสารข้อมูลอย่างละเอียดก่อนใช้งาน

เกี่ยวกับแรงดันไฟฟ้าคอยล์คอนแทค:

แรงดันไฟฟ้าคอยล์ของคอนแทคเตอร์ AC อาจเป็นได้ทั้ง AC หรือ DC แต่แรงดันคอยล์ของคอนแทคเตอร์ DC จะเป็น DC เสมอ

พารามิเตอร์คอนแทคเตอร์ DC

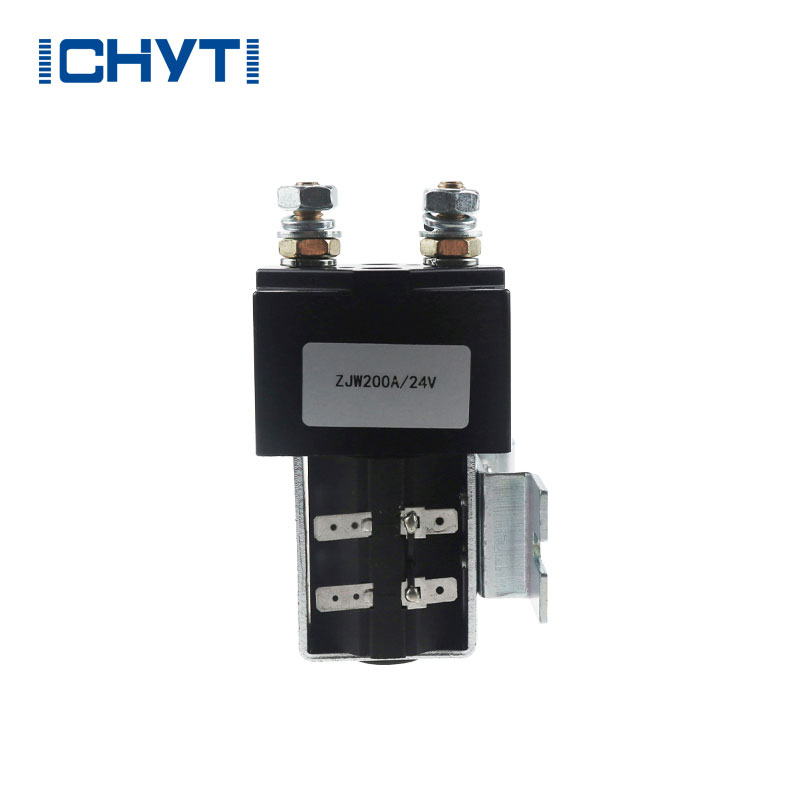

คอนแทคเตอร์ 48v กระแสตรง
